Silniki CFM LEAP, napędzające setki samolotów jednokadłubowych, wykorzystują ceramiczne kompozyty matrycowe (CMC) pracujące w temperaturze do 1300 °C — czyli o około 150 °C więcej niż możliwe przy użyciu superstopów niklu. Tradycyjne materiały (czyli superalloys) osiągają w tym punkcie swoje termiczne i masowe granice, co ogranicza dalszy postęp w efektywności turbiny. Natomiast oparte o technologię SiC silniki lotnicze oferują doskonałą alternatywę: są o ok. 30 % lżejsze, a zastosowanie tego materiału przekłada się na 15–20 % poprawę efektywności paliwowej. Nadchodzący wariant silnika GE9X, z pięcioma częściami CMC w sekcji gorącej, ma być najbardziej ekonomicznym silnikiem komercyjnym, przygotowanym do wejścia do służby wraz z Boeingiem 777X, który jest w fazie testów homologacyjnych.
Czym są ceramiczne kompozyty matrycowe (CMC)?
CERAMIT nie oferuje gotowych CMC SiC/SiC, ale dostarcza komponenty ceramiczne, które są rzeczywistym i potrzebnym elementem infrastruktury produkcyjnej, badawczej i testowej w przemyśle CMC oraz w branży lotniczej. Przedstawiamy wartościowe kompendium wiedzy na temat tej technologii oraz jej praktycznych zastosowań.
Definicja i budowa CMC
Ceramiczne kompozyty matrycowe CMC to materiały zbudowane z ceramicznej matrycy, najczęściej SiC, wzmacnianej włóknami SiC/SiC w postaci tkanin 2D lub struktur 3D. Każde włókno pokryte jest cienką powłoką interfejsową (np. pyrolitycznym węglem) pełniącą rolę bufora między włóknem a matrycą. Taka konstrukcja pozwala na tzw. defleksję pęknięć i quasi-plastyczne zachowanie materiału przy ekstremalnych obciążeniach.
Kluczowe właściwości SiC/SiC
CMC typu SiC/SiC wyróżniają się wyjątkowymi parametrami:
-
odporność termiczna do około 1300 °C, przekraczająca możliwości stopów niklu (~1150 °C),
-
gęstość około 2,8 g/cm³ (vs 8,2 g/cm³ dla superalloys),
-
wytrzymałość na rozciąganie rzędu 400 MPa i zdolność odkształcenia quasi-plastycznego (~0,5 %).
CMC poprawiają izolację termiczną i stabilność wymiarową, to zaś pozwala na uproszczenie konstrukcji silnika turboodrzutowego oraz zastosowanie innych systemów chłodzenia powietrzem.
Rewolucja w silnikach lotniczych: od superalloys do CMC
Ograniczenia tradycyjnych materiałów w lotnictwie
Stopowe komponenty na bazie niklu wymagają intensywnego chłodzenia powietrzem z kompresora (dochodzącym nawet do 25 %), co komplikuje konstrukcję silnika i zwiększa masę. Wysoka gęstość metali oraz ich termiczne limity wytrzymałościowe ograniczają sprawność cieplną i efektywność paliwową.
Przełomowe przykłady: CFM LEAP i GE9X
-
W silniku CFM LEAP zastosowano pierścienie ochronne (turbine shrouds) wykonane z CMC SiC/SiC, pracujące bez aktywnego chłodzenia. Rezultat: wzrost dostępnego powietrza do spalania i redukcja zużycia paliwa o 15–20 %.
-
Nadchodząca nowa generacja silników, oznaczona GE9X, będzie posiadała co najmniej pięć komponentów CMC w sekcji gorącej turbiny. Przewidywana efektywność tego silnika jest najwyższa w historii lotnictwa komercyjnego.
Wyzwania produkcyjne CMC: od włókien do gotowego komponentu
Produkcja włókien SiC
Włókna SiC ceramiczne (produkcja CVD) powstają z prekursorów polimerowych, które są przekształcane w włókna ceramiczne w temperaturze 1000–1400 °C. Największe wyzwania obejmują utrzymanie jednorodnej mikrostruktury na całej długości włókien i wyeliminowanie defektów, które osłabiają właściwości mechaniczne.
Powlekanie CVD – interfejs włókno-matryca
Proces CVD pozwala na nałożenie warstwy interfejsowej (np. pyrolitycznego węgla) o grubości 100–500 nm. Ta powłoka chroni włókno przed degradacją podczas infiltracji matrycy i umożliwia defleksję pęknięć.
Infiltracja matrycy – CVI, PIP i Melt
-
CVI (Chemical Vapor Infiltration) daje najwyższą jakość matrycy, ale trwa tygodniami i pozostawia około 10-15 % porowatości.
-
PIP (Polymer Infiltration & Pyrolysis) to szybszy proces, chociaż wymaga wielu cykli.
-
Melt Infiltration (z użyciem metalu lub krzemianu) to najszybsze rozwiązanie, ale ograniczone chemicznie.
Każda metoda wiąże się z kompromisem między czasem produkcji, porowatością i kosztami.
Rynek CMC i perspektywy rozwoju
Dokładne dane rynkowe wskazują na dynamiczny rozwój segmentu i szeroko rozumianych CMC aerospace applications:
-
Globalna wartość rynku CMC waha się wokół 11–14 mld USD (dane z 2024 roku), z prognozami wzrostu do 25–37 mld USD do 2032–2037, przy CAGR 9–12,5 %.
-
Segment SiC/SiC composites stanowi ponad 55 % udziału rynku i rozwija się szybciej niż inne typy CMC.
-
Sektor lotniczy odpowiada za ponad 40 % przychodów branży CMC, zwłaszcza w zastosowaniach takich jak turbiny i systemy TPS.
Wsparcie CERAMIT dla segmentu CMC
Choć nie produkujemy CMC bezpośrednio, jesteśmy w stanie dostarczyć kluczowe komponenty i materiały wspierające cały łańcuch technologiczny:
Produkty dla technologii CMC
-
SiC substraty i elementy konstrukcyjne – odporne na temperaturę, ścieranie i szoki termiczne,
-
Azotek glinu (AlN) – substraty o wysokiej przewodności cieplnej (170–200 W/mK), stabilne elektrycznie,
-
Tlenek glinu (Al₂O₃) – izolatory i wsporniki mechaniczne w systemach testowych i laboratoryjnych,
-
Prowadnice ceramiczne, łożyska i elementy automatyki – wykorzystywane przy produkcji włókien, manewrowaniu preformami i montażu komponentów.
Zastosowania CERAMIT w produkcji CMC
• tygielki z węglika krzemu (SiC) lub azotku glinu (AlN) stosowane w procesach wzrostu włókien ceramicznych i spiekania w wysokiej temperaturze,
• dysze oraz inne elementy do instalacji CVD/CVI, wykazujące wysoką odporność chemiczną i termiczną,
• komponenty wykorzystywane w testach materiałowych oraz próbach funkcjonalnych dla silników turboodrzutowych i strumieniowych, w tym elementy komór spalania.

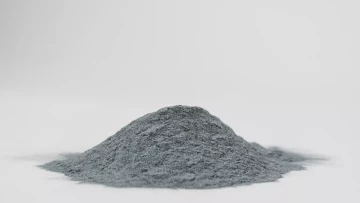

Węglik krzemu (SiC) – właściwości techniczne:
-
bardzo wysoka odporność na temperatury do ok. 1600°C w atmosferze obojętnej
-
dobra przewodność cieplna (ok. 120 W/mK) – skuteczne odprowadzanie ciepła z gorących stref
-
ekstremalna twardość – na poziomie 9,5 w skali Mohsa
-
odporność chemiczna na agresywne media, w tym gazy reaktywne i chlorki
-
stabilność wymiarowa przy cyklicznych obciążeniach cieplnych
-
niska gęstość (ok. 3,2 g/cm³) – istotna w aplikacjach wymagających ograniczenia masy
-
odporność na erozję i korozję gazową – nawet w środowisku turbinowym
-
możliwość stosowania w środowiskach próżniowych i atmosferach ochronnych
Azotek glinu (AlN) – właściwości materiałowe:
-
bardzo wysoka przewodność cieplna (170–200 W/mK) – jeden z najlepszych materiałów ceramicznych pod tym względem
-
doskonała izolacja elektryczna – rezystywność do 10¹³–10¹⁴ Ω·cm
-
zgodność termiczna (CTE) z krzemem – idealny materiał podłoży dla półprzewodników mocy
-
brak tlenków metali ciężkich – może być używany w środowiskach o wysokiej czystości
-
odporność chemiczna – nie reaguje z azotem, wodorem, metalami rzadkimi ani niektórymi kwasami
-
niska gęstość (ok. 3,3 g/cm³) i dobra sztywność mechaniczna
-
zachowuje właściwości termiczne w szerokim zakresie temperatur (do 1000°C)
-
możliwość precyzyjnej obróbki CNC i stosowania w komponentach o skomplikowanej geometrii
Tlenek glinu (Al₂O₃) – kluczowe cechy użytkowe:
-
bardzo wysoka twardość (8,5–9 Mohsa) – odporność na ścieranie i erozję
-
wysoka temperatura topnienia (ok. 2050°C) – stabilność strukturalna w ekstremalnych warunkach
-
doskonała elektroizolacyjność – idealny materiał na osłony i separatory elektryczne
-
odporność chemiczna – szczególnie na kwasy i zasady (z wyjątkiem HF)
-
sztywność i kruchość kontrolowana przez jakość spieku i czystość proszku
-
szeroka dostępność w postaci płytek, pierścieni, rurek, tulei i elementów niestandardowych
-
bardzo dobra stabilność wymiarowa – nawet przy długotrwałym nagrzewaniu
-
ekonomiczna alternatywa dla bardziej zaawansowanych ceramik, jeśli nie jest wymagana wysoka przewodność cieplna
Prowadnice ceramiczne, łożyska, dysze CVD, tygielki — wszystko to znajduje zastosowanie pośrednie w produkcji materiałów kompozytowych i w liniach do testów oraz przetwarzania zaawansowanych ceramik.
Główne korzyści CMC w lotnictwie
W porównaniu bezpośrednim (ceramiczne kompozyty matrycowe vs superalloys) najlepiej widać konkretne korzyści, jakie daje ten nowoczesny materiał:
-
redukcja masy komponentów o około 30 %,
-
podwyższona odporność termiczna do 1300 °C,
-
niższe straty paliwa (15–20 %) i emisja CO₂,
-
uproszczenie konstrukcji silnika (brak systemu chłodzenia),
-
dłuższa żywotność i trwałość termomechaniczna.
Jeżeli Twoja firma jest zainteresowana materiałami pomocniczymi dla technologii CMC aerospace applications, skontaktuj się z nami – dobierzemy ceramiczne komponenty SiC, AlN i Al₂O₃ dopasowane do Twojego procesu i wymagań projektowych.
